Budowa lampy RTG – jak powstaje promieniowanie rentgenowskie?

Lampa rentgenowska to próżniowa tuba – szklana lub ceramiczna – w której rozpędzone elektrony uderzają w metalową tarczę i wytwarzają promieniowanie rentgenowskie. Brzmi prosto, ale wydajność tego procesu jest zaskakująco niska. Zaledwie około 1% energii kinetycznej elektronów zamienia się w promieniowanie X. Reszta, czyli aż 99%, zamienia sięw ciepło. Z tej skrajnej dysproporcji wynika cała budowa lampy RTG. Lampa rentgenowska musi radzić sobie z odprowadzaniem ogromnych ilości energii cieplnej.

Jak wygląda sam proces generowania promieni X? Katoda – rozżarzone włókno wolframowe – emituje elektrony na drodze emisji termicznej. Między katodą a anodą przyłożone jest napięcie rzędu dziesiątek do setek kilowoltów. Rozpędza ono elektrony do ogromnych prędkości. Oddziaływanie elektronów z atomami anody skutkuje gwałtowną utratą energii kinetycznej, która jest źródłem promieniowania rentgenowskiego.  Promieniowanie rentgenowskie powstaje podczas oddziaływania elektronów

z polem jąder atomów anody (promieniowanie hamowania) lub

z elektronami wewnętrznych powłok atomów (promieniowanie charakterystyczne).

To ostatnie zachodzi, gdy energia kinetyczna stru­mienia elektronów przewyższa energię wiązań elektronów na niskoenergetycznych poziomach atomów. Przeważającym procesem oddziaływań jest promieniowanie hamowania, w którym utrata energii kinetycznej tych elektronów jest źródłem promieniowania rentgenowskiego o energiach w przedziale od prawie zerowych wartości do maksymalnej energii kinetycznej elektronów emitowanych z katody lampy.

Co ta zasada działania oznacza dla budowy lampy RTG? Konstrukcja każdego takiego urządzenia opiera się na kilku podzespołach: bańce próżniowej, która eliminuje rozpraszanie elektronów na cząsteczkach gazu; katodzie z włóknem emitującym elektrony; anodzie z tarczą o dużej pojemności cieplnej absorbującą uderzenia; ognisku, w które trafia wiązka; kołpaku ochronnym ekranującym niepożądane promieniowanie oraz systemie chłodzenia odprowadzającym ciepło z anody. Promieniowanie rentgenowskie odkrył w 1895 roku niemiecki fizyk Wilhelm Conrad Roentgen. W 1901 roku otrzymał za to osiągnięcie pierwszą w historii Nagrodę Nobla z fizyki.

Krótko mówiąc, cała konstrukcja lampy RTG – od próżniowej bańki po system chłodzenia – służy jednemu celowi: kontrolowaniu procesu, w którym energia kinetyczna rozpędzonych elektronów zamienia się w promieniowanie po uderzeniu w tarczę anody.

Budowa lampy RTG: z jakich elementów zbudowana jest lampa rentgenowska?

Budowa lampy RTG opiera się na sześciu głównych podzespołach. Każdy z nich ma ściśle określoną rolę w wytwarzaniu promieniowania X. Współczesna konstrukcja wywodzi się wprost od projektu Williama Coolidge’a, który zastąpił znane wówczas lampy gazowe W 1913 roku wymienił on zimną katodę na gorącą spiralę wolframową. Tym jednym ruchem ustalił standard budowy lamp RTG na ponad sto lat. Każdy element – od bańki próżniowej po układ chłodzenia – wpływa na jakość wiązki, trwałość urządzenia i bezpieczeństwo pacjenta.

• bańka próżniowa – szklana, ceramiczna lub metalowa obudowa utrzymująca wysoką próżnię wokół elektrod, zapobiegająca wyładowaniom łukowym i utlenianiu
• katoda – wolframowa spirala żarząca, która emituje elektrony w wyniku emisji termoelektronowej po rozgrzaniu do temperatury ponad 2000 °C
• anoda – tarcza z wolframu lub molibdenu hamująca rozpędzone elektrony i wytwarzająca promieniowanie rentgenowskie; wolfram stosuje się w diagnostyce ogólnej ze względu na wysoką temperaturę topnienia (3422 °C), natomiast molibden trafia do mammografów, bo emituje promieniowanie charakterystyczne o energii optymalnej dla obrazowania tkanki piersi
• ognisko lampy – obszar na powierzchni anody, w który uderzają elektrony; jego rozmiar decyduje o rozdzielczości przestrzennej obrazu
• kołpak ochronny – osłona ołowiana otaczająca bańkę, wyposażona w okienko wyjściowe przepuszczające wiązkę użyteczną i pochłaniająca promieniowanie rozproszone
• system chłodzenia – odprowadza ciepło z anody za pomocą oleju transformatorowego, wymuszanego obiegu powietrza lub cieczy chłodzącej, zapobiegając przegrzaniu tarczy

Dobór materiału tarczy zależy od zastosowania klinicznego. Wolfram dominuje w radiografii ogólnej i tomografii komputerowej. Molibden oraz rod stosuje się tam, gdzie potrzebne jest miękkie promieniowanie o niższej energii. Znajomość roli każdego podzespołu pomaga zrozumieć, dlaczego parametry ekspozycji muszą być precyzyjnie dopasowane do konstrukcji konkretnej lampy. Ta sama wiedza przydaje się przy doborze aparatu – różne aparaty RTG pracują z lampami o odmiennej charakterystyce i pojemności cieplnej.

Bańka próżniowa i jej funkcja w lampie RTG

Bańka próżniowa to hermetyczna obudowa lampy RTG. Jakie jest jej  główne zadanie? Utrzymać środowisko, w którym elektrony mogą swobodnie lecieć od katody do anody. Bez odpowiedniego poziomu próżni kontrolowane wytwarzanie promieniowania rentgenowskiego byłoby niemożliwe.

Próżnia wewnątrz bańki spełnia trzy zadania. Przede wszystkim eliminuje cząsteczki gazu, które mogłyby rozpraszać elektrony zmieniając ich kierunek. Zapobiega też niekontrolowanym wyładowaniom łukowym między elektrodami. Chroni również rozgrzaną spiralę katodową przed utlenianiem – nawet śladowe ilości tlenu zniszczyłyby wolframowy żarnik w ciągu sekund. Wreszcie pozwala elektronom osiągnąć pełną energię kinetyczną nadaną przez napięcie anodowe, bez strat na zderzenia z molekułami powietrza.

Bańki wykonuje się z trzech głównych materiałów: szkła borokrzemianowego, ceramiki albo metalu. Szkło borokrzemianowe dominuje w lampach diagnostycznych – jest tanie i dobrze przepuszcza promieniowanie X. Ceramika zapewnia wyższą wytrzymałość termiczną i mechaniczną. Dlatego trafia do lamp wysokoobciążeniowych, np. w tomografach komputerowych. Metalowe obudowy z miedzianym lub stalowym korpusem najlepiej odprowadzają ciepło i służą najdłużej. Zwiększają jednak masę i cenę urządzenia.

Ciśnienie resztkowe wewnątrz bańki wynosi rzędu 10⁻⁴ do 10⁻⁷ Pa. Nawet niewielka utrata szczelności prowadzi do degradacji próżni i spadku wydajności emisji elektronów. Ostatecznie kończy się to awarią lampy. Szczelność bańki próżniowej bezpośrednio determinuje żywotność i niezawodność całej lampy rentgenowskiej.

Ognisko lampy a rozdzielczość obrazu rentgenowskiego

Ognisko lampy rentgenowskiej to niewielki obszar na powierzchni anody, w który uderzają rozpędzone elektrony. Jego rozmiar bezpośrednio decyduje o ostrości obrazu diagnostycznego. W praktyce trzeba rozróżnić dwa pojęcia: ognisko rzeczywiste i ognisko pozorne.

Ognisko rzeczywiste (actual focal spot) odpowiada fizycznej powierzchni tarczy bombardowanej przez wiązkę elektronów. Rzut tego obszaru na płaszczyznę prostopadłą do osi wiązki tworzy ognisko pozorne (effective focal spot), które widzi pacjent i detektor. Powierzchnia anody jest nachylona pod kątem 7°-20° względem osi wiązki. Dzięki temu ognisko pozorne wypada znacznie mniejsze od rzeczywistego. Tę zależność opisuje zasada ogniska liniowego sformułowana przez Goetze’go.

Typowe wymiary ogniska pozornego w lampach diagnostycznych mieszczą się w zakresie 0,3-2 mm. Mniejsze ognisko daje ostrzejszy obraz, bo zmniejsza geometryczną nieostrość wynikającą z rozmycia półcienia. Jest jednak pewien kompromis: energia cieplna koncentruje się na mniejszej powierzchni. Wymaga to skuteczniejszego chłodzenia lub ograniczenia obciążenia lampy.

Mammografia wymaga ekstremalnie małego ogniska pozornego – często 0,1 mm lub mniej. Pozwala to uwidocznić mikrozwapnienia o rozmiarach poniżej 0,5 mm. Dla porównania w radiografii klatki piersiowej ognisko 1,2 mm zapewnia wystarczającą rozdzielczość. Mammografia stawia więc jedne z najbardziej rygorystycznych wymagań wobec geometrii ogniska. Rozmiar ogniska lampy pozostaje jednym z najważniejszych parametrów decydujących o przydatności diagnostycznej obrazu rentgenowskiego.

Jak katoda i anoda współpracują przy generowaniu promieni X?

Katoda emituje elektrony w procesie termoemisji. Anoda pełni rolę tarczy – energia kinetyczna tych elektronów zamienia się na niej w promieniowanie rentgenowskie. Bez ścisłej współpracy obu elektrod generowanie promieni X byłoby niemożliwe.

Wszystko zaczyna się na katodzie. Wolframowa spirala rozgrzewa się do około 2200°C pod wpływem prądu żarzenia. W tak ekstremalnych warunkach elektrony zyskują dość energii, by opuścić powierzchnię metalu – to zjawisko termoemisji. Żarnik katody uwalnia chmurę swobodnych elektronów. Gromadzą się one w jego otoczeniu i tworzą tzw. ładunek przestrzenny. Kielich ogniskujący formuje tę chmurę w wąską wiązkę wycelowaną prosto w anodę.

Co dzieje się dalej z tak uformowaną wiązką elektronów?

Między katodą a anodą przyłożone jest napięcie przyspieszające rzędu 30-150 kV. Rozpędza ono elektrony do ogromnych prędkości – sięgających nawet połowy prędkości światła. Przy standardowym RTG klatki piersiowej napięcie wynosi 100-120 kV, a natężenie prądu 2-10 mA. W tomografii komputerowej parametry są inne: 80-140 kV przy natężeniu 100-400 mA.

Rozpędzone elektrony uderzają w wolframową anodę. Miejsce zderzenia z tarczą tworzy ognisko lampy – obszar, z którego wydobywa się promieniowanie rentgenowskie. Im mniejsze ognisko, tym ostrzejszy obraz diagnostyczny.

Nie każda lampa RTG korzysta z tego samego materiału anody. Lampy mammograficzne mają najczęściej anodę wolframową, molibdenową lub rodową. Dzięki temu generują promieniowanie o niższej energii (24-32 kV), optymalnej do obrazowania tkanki piersi. Ta różnica materiałowa dobrze pokazuje, jak dobór parametrów obu elektrod wpływa na właściwości wiązki promieniowania X.

Katoda dostarcza elektrony; anoda konwertuje ich energię kinetyczną w promieniowanie rentgenowskie. Na tym opiera się działanie każdej lampy RTG. O charakterystyce wiązki decydują materiały, napięcie i natężenie prądu – parametry, które dobiera się do konkretnego typu badań.

Jak krok po kroku powstaje promieniowanie rentgenowskie w lampie?

Promieniowanie rentgenowskie w lampie RTG rodzi się w czterech kolejnych etapach – od rozżarzenia katody po zderzenie elektronów z anodą. Cały proces trwa ułamki sekund. Żeby go naprawdę zrozumieć, warto prześledzić drogę pojedynczego elektronu. Śledźmy ją od momentu emisji aż do chwili, gdy energia kinetyczna zamienia się w fotony X.

Na początku prąd o natężeniu kilku amperów przepływa przez włókno wolframowe katody. Rozgrzewa je do około 2200°C. Elektrony uwalniają się z powierzchni metalu na skutek termoemisji. Tworzą wokół żarnika chmurę ładunków ujemnych – tzw. ładunek przestrzenny.

Drugi etap to przyspieszanie. Napięcie między elektrodami sięga od kilkudziesięciu do nawet 150 tysięcy woltów. To ono nadaje elektronom ogromną energię kinetyczną. Przy napięciu 100 kV pojedynczy elektron rozpędza się do połowy prędkości światła. Trudno to sobie wyobrazić, ale tak wygląda fizyka w skali mikroświata.

Trzeci krok to zderzenie. Rozpędzone elektrony uderzają w tarczę anody. Na poziomie atomowym zachodzą dwa zjawiska. Elektron oddziałuje z polem elektrycznym jąder wolframu i gwałtownie hamuje albo wybija elektron z wewnętrznej powłoki atomu tarczy kiedy energia rozpędzonych elektronów wyemitowanych z katody przewyższa energię wiązań elektronów na niskoenergetycznych poziomach atomów. Oba mechanizmy generują fotony promieniowania X. Jest tu jednak pewien haczyk – ponad 99% energii kinetycznej zamienia się w ciepło. Wydajność konwersji na promieniowanie rentgenowskie wynosi zaledwie około 1%.

Co to oznacza w praktyce? W czwartym kroku fotony X opuszczają lampę przez okno wyjściowe. Anoda odprowadza ciepło przez wirowanie lub radiację. Przy mocy 50 kW dostarczanej do lampy jedynie około 500 W zamienia się w użyteczne promieniowanie diagnostyczne. Reszta to po prostu strata cieplna.

Etap	Proces fizyczny	Parametr techniczny
1. Rozżarzenie katody	Termoemisja elektronów z wolframowego włókna	Temperatura ~2200°C
2. Przyspieszenie elektronów	Pole elektryczne między katodą a anodą nadaje energię kinetyczną	Napięcie 30-150 kV
3. Zderzenie z anodą	Interakcja elektronów z atomami tarczy wolframowej	Prędkość ~50% prędkości światła
4. Emisja promieniowania X	Generacja fotonów X i odprowadzanie ciepła	Wydajność konwersji ~1%

Krótko mówiąc, energia elektryczna zamienia się kolejno w ciepło żarnika, energię kinetyczną elektronów, a na końcu – w niewielkim ułamku – w fotony X.

Promieniowanie hamowania i promieniowanie charakterystyczne

Fotony X powstające w lampie RTG dzielą się na dwa rodzaje: promieniowanie hamowania (Bremsstrahlung) i promieniowanie charakterystyczne. Różnią się mechanizmem powstawania i rozkładem widmowym. Znajomość obu pozwala precyzyjnie dobierać parametry ekspozycji w diagnostyce obrazowej.

Promieniowanie hamowania powstaje, gdy rozpędzony elektron wlatuje w pole elektryczne jądra wolframu i zmienia tor ruchu. Traci część lub całość energii kinetycznej, która zamienia się w foton X. Energia poszczególnych fotonów promieniowania X zależy od zbliżenia penetrujących elektronów do jąder atomów materiału anody. Im penetrujący elektron przeleci bliżej jądra materiału anody tym energia powstającego wówczas fotonu jest większa. Jednak wraz ze zmniejszaniem się odległości do jąder, liczba penetrujących elektronów maleje. Z najmniejszym prawdopodobieństwem porusza się elektron bezpośrednio w kierunku jądra, kiedy następuje całkowita transformacja energii kinetycznej elektronu na foton promieniowania rentgenowskiego o największej energii. Najbardziej prawdopodobne jest oddziaływanie elektronów w znacznej odległości

od jądra, lecz energia powstających wtedy fotonów jest najmniejsza. Widmo tego promieniowania ma charakter ciągły. Tworzy krzywą z ostrą krawędzią po stronie wysokich energii.

Promieniowanie charakterystyczne rodzi się zupełnie inaczej. Rozpędzony elektron z katody wybija elektron z wewnętrznej powłoki atomu wolframu – najczęściej powłoki K. Lukę natychmiast wypełnia elektron z powłoki wyższej. Emituje przy tym foton o ściśle określonej energii, odpowiadającej różnicy poziomów energetycznych. Dla wolframu linie K-alfa mają energię 59,3 keV, a K-beta 67,2 keV. Te wartości są stałe i nie zależą od napięcia lampy, pod warunkiem że przekracza ono próg wzbudzenia powłoki K, czyli napięcie ok. 69,5 kV (energia wiązania powłoki K wolframu to 69,5 keV).

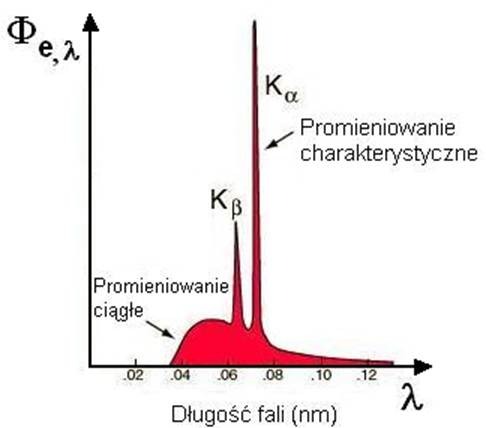

Poniżej przykładowe widmo promieniowania ciągłego i charakterystycznego.

Oba rodzaje promieniowania towarzyszą sobie przy każdym uderzeniu wiązki elektronów w anodę. Ich proporcje w widmie nie są jednak jednakowe. Ilościowo promieniowanie hamowania dominuje – stanowi większość fotonów opuszczających lampę RTG. Promieniowanie charakterystyczne ma decydujące znaczenie w mammografii. Lampy z anodą molibdenową lub rodową wykorzystują linie charakterystyczne o energiach 17,5 keV (Mo) i 20,2 keV (Rh), optymalnych dla obrazowania tkanki piersiowej.

Cecha	Promieniowanie hamowania	Promieniowanie charakterystyczne
Mechanizm	Hamowanie elektronu w polu jądra atomowego	Przeskok elektronu między powłokami atomu
Widmo energetyczne	Ciągłe (od 0 do kVp)	Dyskretne linie o stałych energiach
Zależność od napięcia	Intensywność i energia max rosną z kVp	Pojawia się dopiero powyżej progu wzbudzenia
Udział ilościowy	Dominujący (~80-90% widma)	Uzupełniający (~10-20% widma)
Zastosowanie kliniczne	Ogólna diagnostyka radiologiczna	Mammografia (anoda Mo/Rh)

To stosunek udziału obu typów promieniowania w widmie – regulowany materiałem tarczy i napięciem lampy – decyduje o jakości obrazu diagnostycznego.

Dlaczego lampa RTG generuje ogromne ciepło i jak jest chłodzona?

Lampa RTG zamienia zaledwie około 1% energii kinetycznej elektronów w promieniowanie rentgenowskie. Reszta – czyli 99% – przechodzi w ciepło. Energia hamowania elektronów w tarczy anody niemal w całości zamienia się w energię cieplną. Cały proces prowadzi do ekstremalnych temperatur na powierzchni anody. W punkcie ogniska temperatura anody przekracza 2000°C podczas standardowej ekspozycji. Trudno o bardziej wymagające warunki pracy dla jakiegokolwiek podzespołu.

Przegrzanie anody niesie trzy poważne konsekwencje. Pierwsza to topienie materiału anody – trwale uszkodzona tarcza wolframowa wymusza kosztowną wymianę całej lampy. Druga to degradacja ogniska optycznego. Zniekształcona powierzchnia anody rozmywa wiązkę promieniowania i obniża rozdzielczość obrazu. Trzecia to skrócona żywotność lampy RTG. Cykliczne naprężenia termiczne tworzą mikropęknięcia w strukturze anody. Każdy z tych mechanizmów degradacji podnosi koszty eksploatacji i obniża jakość diagnostyki.

Jak sobie z tym radzić? Stosuje się trzy główne metody odprowadzania ciepła. Kołpak ochronny wypełniony olejem mineralnym absorbuje ciepło promieniowane przez anodę i przewodzi je do obudowy. Wymuszony obieg powietrza – wentylatory chłodzące zewnętrzną powierzchnię kołpaka – stanowi drugie ogniwo łańcucha. Systemy cieczowe z zamkniętym obiegiem chłodziwa pracują w tomografach komputerowych. Tam lampa działa w trybie ciągłym przez kilkadziesiąt sekund.

Aby dodatkowo usprawnić odprowadzanie ciepła stosuje się też odpowiedni dobór materiałów w całej konstrukcji lampy.

W tomografach lampa RTG generuje do 120 kJ ciepła podczas pojedynczego skanu. Dlatego systemy cieczowe odprowadzają ciepło nawet 5 razy sprawniej niż samo chłodzenie olejowe. Bez nich ciągła praca kliniczna byłaby niemożliwa – zarówno ze względu na trwałość urządzenia, jak i na jakość obrazu diagnostycznego.

Anoda obrotowa jako rozwiązanie problemu przegrzewania

Anoda obrotowa rozprasza ciepło na znacznie większej powierzchni tarczy. Dzięki temu ryzyko lokalnego stopienia wolframu w jednym punkcie ogniska praktycznie znika. Wirujący dysk obraca się z prędkością od 3000 do 10 000 obrotów na minutę. Wiązka elektronów uderza w stale zmieniający się fragment obwodu tarczy zamiast bombardować jeden nieruchomy punkt. Ciepło rozkłada się na pierścień o obwodzie nawet kilkudziesięciu centymetrów. Każdy fragment powierzchni ma czas na schłodzenie, zanim wiązka elektronów dotrze do niego ponownie. Anoda obrotowa o średnicy 120 mm rozprasza ciepło na powierzchni około 20 razy większej niż anoda stała o porównywalnym ognisku. Rotacja zamienia punkt uderzenia w pierścień, a to zmienia cały bilans cieplny lampy. Dodatkowo tarcza wolframowa umieszczona jest na podłożu molibdenowym z domieszką tytanu i cyrkonu, by wzmocnić konstrukcję i ochronić przed przegrzaniem znajdujący się za anodą silnik. Część tylną anody stanowi gruba warstwa grafitu, zapewniająca  bardzo dużą pojemność cieplną.

Parametr	Anoda stała	Anoda obrotowa
Prędkość obrotowa	0 obr./min	3000-10 000 obr./min
Pojemność cieplna	20-50 kHU	200-800 kHU
Typowe zastosowania	stomatologia, RTG mobilne, RTG weterynaryjne	tomografia komputerowa, radiografia ogólna, angiografia
Trwałość przy intensywnej pracy	ograniczona – szybka degradacja ogniska	wysoka – równomierne zużycie tarczy
Koszt lampy	niższy	wyższy (2-5 razy droższe)
Optymalne zastosowanie	krótkie, pojedyncze ekspozycje o niskiej mocy	serie ekspozycji, tryb ciągły, wysokie obciążenia

W gabinetach stomatologicznych i przy RTG mobilnym anoda stała w pełni wystarcza – ekspozycje trwają tam ułamki sekundy. Anoda obrotowa sprawdza się wszędzie tam, gdzie lampa pracuje z dużą mocą lub w trybie serii ekspozycji. Dotyczy to tomografów, aparatów radiografii ogólnej i pracowni angiograficznych. To wciąż najskuteczniejsze mechaniczne rozwiązanie problemu przegrzewania. Zwiększa efektywną powierzchnię odbioru ciepła bez powiększania ogniska optycznego lampy RTG.

Jak filtracja i osłona kołpaka kształtują wiązkę promieniowania?

Bez filtracji i osłony kołpaka lampa RTG wysyłałaby w ciało pacjenta wszystko. Niskoenergetyczne fotony hamowania, nieprzydatne linie widmowe promieniowania charakterystycznego, a do tego promieniowanie rozproszone rozchodzące się we wszystkich kierunkach. Efekt? Wyższa dawka pochłonięta przez tkanki, zero poprawy jakości obrazu i niepotrzebna ekspozycja personelu. Oba elementy – filtry materiałowe i kołpak ochronny – działają jak bramkarze: przepuszczają tylko to, co służy diagnostyce.

Co dokładnie dzieje się z wiązką, zanim opuści lampę?

Filtry materiałowe – z aluminium dla napięć do 70 kV lub miedzi powyżej 100 kV – siedzą w okienku wyjściowym lampy. Pochłaniają niskoenergetyczne fotony, które są za słabe, żeby przeniknąć ciało pacjenta i trafić do detektora. Jedyne, co robią, to podwyższają dawkę powierzchniową skóry. Filtr podnosi średnią energię wiązki – radiolodzy mówią na to „utwardzenie” widma. Norma IEC 60601-1-3 narzuca minimalną filtrację całkowitą 2,5 mm Al dla aparatów diagnostycznych pracujących powyżej 70 kV.

Kołpak ochronny pełni inną rolę – stanowi barierę radiacyjną wokół lampy. Jego ołowiana osłona (zwykle 2-3 mm Pb grubości) pochłania promieniowanie lecące we wszystkich kierunkach poza wyznaczonym okienkiem wyjściowym. Wiązka wychodzi z lampy wyłącznie w kontrolowanym stożku. Promieniowanie rozproszone nie dociera do personelu ani otoczenia. Konstrukcja kołpaka musi ograniczać moc dawki promieniowania ubocznego do maksymalnie 1 mGy/h w odległości 1 m od ogniska przy pełnych parametrach pracy lampy.

W praktyce nawet niewielkie uszkodzenie osłony może narazić cały zespół na przewlekłą ekspozycję.

Dlatego szczelność kołpaka podlega obowiązkowej weryfikacji. Kontrolę przeprowadza się dozymetrem umieszczonym w kilku punktach wokół obudowy lampy – przy maksymalnym napięciu i prądzie anodowym. Pomiary wykonuje się co najmniej raz w roku lub po każdej naprawie kołpaka, zgodnie z wytycznymi krajowego nadzoru radiologicznego. Gdy wynik przekroczy dopuszczalny poziom promieniowania ubocznego, lampa musi zostać natychmiast wycofana z użytku. Ryzyko jest realne: niekontrolowane promieniowanie rozproszone prowadzi do kumulacji dawki u personelu. To zwiększa prawdopodobieństwo zmian nowotworowych i uszkodzeń szpiku kostnego.

Filtracja widma i ołowiana osłona kołpaka razem kształtują wiązkę RTG. Do pacjenta docierają wyłącznie fotony o energii przydatnej diagnostycznie. Personel zostaje chroniony przed promieniowaniem rozproszonym – pod warunkiem, że osłona jest sprawna i regularnie kontrolowana przez autoryzowany serwis RTG.

Co wpływa na spadek wydajności lampy RTG i jej żywotność?

Zaledwie około 1% energii elektronów uderzających w anodę zamienia się w promieniowanie X. Reszta – czyli aż 99% – to czyste ciepło. Ten ogromny ładunek termiczny niszczy lampę RTG od środka. Tempo degradacji rośnie wprost proporcjonalnie do intensywności pracy aparatu. Uszkodzenia termiczne i mechaniczne kumulują się z każdym kolejnym naświetleniem, stopniowo obniżając wydajność wszystkich podzespołów. Dlatego dobór lampy z właściwą pojemnością cieplną jest kluczowy.

Mówiąc wprost: lampa RTG przez niemal całe swoje działanie generuje przede wszystkim ciepło. Promieniowanie rentgenowskie jest jedynie jego marginalnym produktem ubocznym.

Erozja tarczy anody postępuje w wyniku wielokrotnego nagrzewania i chłodzenia. Na wolframowej powierzchni pojawiają się mikrowżery, które z czasem zmieniają geometrię ogniska. Równolegle odparowuje wolfram z włókna katody – przekrój żarnika maleje, a emisja elektronów staje się coraz mniej stabilna. Wewnątrz bańki (szklanej lub ceramicznej) dochodzi do utraty próżni. Resztkowe cząsteczki gazu ulegają jonizacji i zakłócają przepływ elektronów między elektrodami. Mikropęknięcia bańki – efekt cyklicznych naprężeń termicznych – przyspieszają ten proces. Mogą one skończyć się całkowitą utratą szczelności.

Co to oznacza w praktyce klinicznej? Spada natężenie wiązki promieniowania, obraz diagnostyczny traci ostrość. Parametry ekspozycji wahają się między kolejnymi naświetleniami. Nawet sprawnie działający system chłodzenia nie zneutralizuje skutków wieloletniego obciążenia cieplnego. Różnice w żywotności lamp bywają przy tym ogromne. Lampy w tomografii komputerowej – pracujące niemal bez przerwy – wytrzymują przeciętnie 10 000 – 50 000 godzin roboczych. Z kolei lampy w aparatach stomatologicznych wykonują krótkie, pojedyncze ekspozycje. Potrafią działać kilkanaście lat bez wymiany.

Regularne testy kontrolne aparatury rentgenowskiej wychwytują spadek wydajności lampy, zanim odbije się on na jakości diagnostycznej obrazów. Przyrządy do pomiaru dawki promieniowania mają tu decydujące znaczenie. Jak to wygląda w praktyce? Porównujemy dawkę emitowaną z wartością referencyjną dla danych parametrów ekspozycji. Obniżona emisja lampy ujawnia się nawet wtedy, gdy na obrazie nie widać jeszcze żadnych artefaktów. Normy ochrony radiologicznej wymagają przeprowadzania takich pomiarów w określonych interwałach czasowych. Interwały te zależą od typu aparatu i jego zastosowania klinicznego.

Żywotność lampy RTG zależy przede wszystkim od intensywności użytkowania i obciążenia cieplnego. Regularne pomiary dawki promieniowania to najskuteczniejsza metoda wczesnego wykrywania jej degradacji.

Najczęściej zadawane pytania o budowę i działanie lampy RTG

Ile kosztuje wymiana lampy RTG?

Koszt wymiany lampy RTG zależy od typu aparatu i konstrukcji lampy – od kilkunastu do nawet kilkuset tysięcy złotych. Lampy z anodą obrotową (tomografy, radiografia ogólna) są 2-5 razy droższe od lamp z anodą stałą stosowanych w stomatologii czy RTG mobilnym. Dlatego dobór lampy z właściwą pojemnością cieplną jest kluczowy.Lampa to zwykle najdroższy element serwisowy aparatu, dlatego jej koszt warto wliczyć w budżet eksploatacyjny jeszcze przed zakupem.

Kiedy lampa RTG wymaga wymiany?

Lampę RTG wymienia się, gdy spada natężenie wiązki, obraz traci ostrość lub parametry ekspozycji przestają być powtarzalne między naświetleniami. Regularne pomiary dawki wychwytują degradację, zanim odbije się ona na jakości diagnostycznej. Lampy w tomografii komputerowej wytrzymują 10 000-50 000 godzin pracy, a lampy stomatologiczne często służą kilkanaście lat.

Czym różni się anoda obrotowa od stałej w budowie lampy RTG?

Anoda obrotowa rozprasza ciepło na wirującym pierścieniu tarczy, dzięki czemu wytrzymuje wysokie obciążenia i serie ekspozycji (tomografia, angiografia, radiografia ogólna). W odróżnieniu od niej stała tarcza kieruje całą energię w jeden punkt, więc sprawdza się tylko przy krótkich, pojedynczych ekspozycjach o niskiej mocy – w stomatologii i aparatach mobilnych. To różnica, która przesądza o doborze aparatu do profilu pracowni.

Podsumowanie

Budowa lampy RTG podporządkowana jest jednemu zadaniu: zamianie energii rozpędzonych elektronów w promieniowanie rentgenowskie przy jednoczesnym odprowadzeniu 99% energii, która ucieka jako ciepło. Katoda emituje elektrony, anoda je hamuje i wytwarza promieniowanie hamowania oraz charakterystyczne, a kołpak z filtracją kształtują finalną wiązkę. Rozmiar ogniska, materiał anody i sposób chłodzenia decydują o jakości obrazu i żywotności całej lampy rentgenowskiej.

Im lepiej rozumiesz, jak wygląda budowa lampy RTG, tym trafniej dobierzesz aparat do profilu placówki. Sprawdź dostępne aparaty RTG i rodzaje aparatów rentgenowskich, a serwis i wymianę lampy powierz autoryzowanemu serwisowi RTG.
